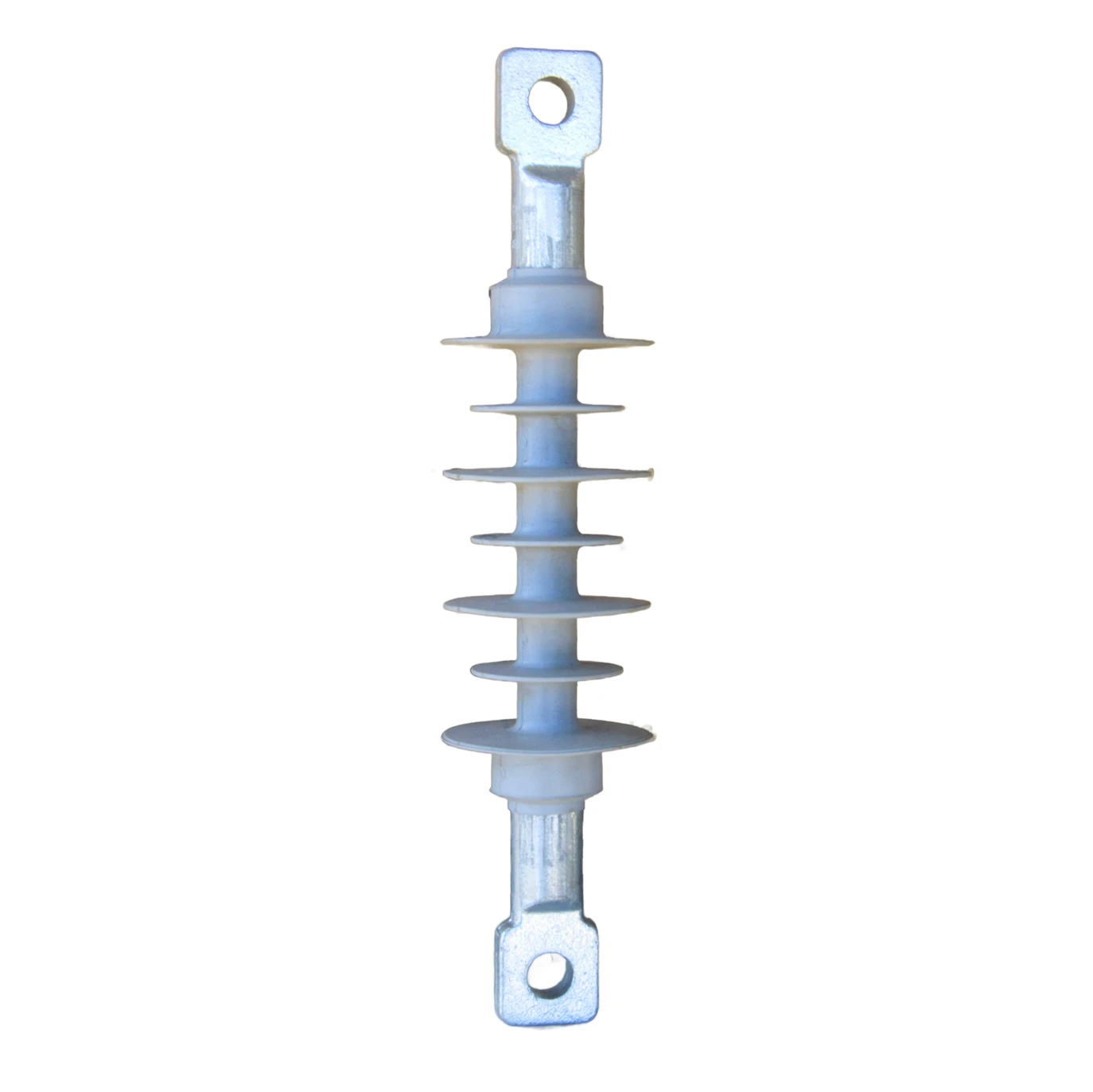

Izolator Compozit de Intindere si Sustinere tip Tija pentru LEA 24kV RICIS

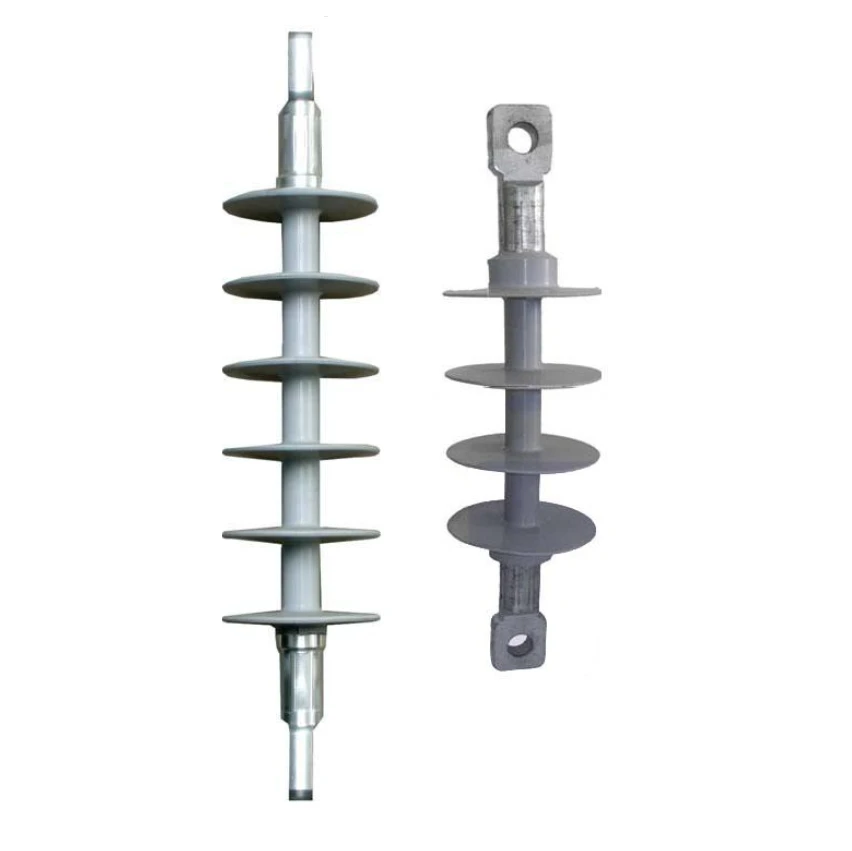

Izolator compozit de intindere si sustinere tip tija pentru LEA 24kV RICIS
Caracteristici constructive si functionale:
- Izolatoarele RICIS sunt fabricate din materiale compozite, respectiv un miez sub forma de tija, din polimeri (rasina epoxidica) armati cu fibra de sticla avand la exterior un invelis si rile din cauciuc siliconic si prevazut la capete cu armaturi metalice protejate impotriva coroziunii prin zincare, si sertizate pe tija din fibra de sticla, astfel incat sa asigure rezistenta gradata la tractiune si au forme adaptate sistemelor de racord, asigurand capabilitatea izolatorului de a fi montat in lanturile de izolatoare.
- Izolatoarele compozite pentru LEA sunt produse nereparabile. In caz de depreciere, izolatorul RICIS, se inlocuieste cu un izolator RICIS nou.
Conditii de utilizare Izolator compozit de intindere si sustinere tip tija pentru LEA 24kV RICIS:
- Grad de agresivitate al atmosferei (poluare): slab (zona I), mediu (zona II), puternic (zona III), foarte puternic (zona IV).
- Temperatura mediului ambiant: -40oC÷+55oC.
- Temperatura de montaj: ≥ 5oC.
- Altitudine maxima: 2000m.
- Viteza maxima a vantului: 145 km/h.
- Umiditatea relativa max. a aerului: 100%.
- Grosimea max. a stratului de gheata: 24mm.
- Durata de utilizare: 30 ani.
- Garantie: 24 de luni de la instalare sau 36 de luni de la livrare.
Documente de referinta Izolator compozit de intindere si sustinere tip tija pentru LEA 24kV RICIS
- S.F. Intern nr. 1008 / 2005;
- SR EN ISO 9001, 14001; OHSAS 18001;
- SR EN 61109, 60060-1, 60120, 60383-1-2;
- SR EN 61952, 60437, 60721, 60815, 61284;
- SR EN 61466-1;
Caracteristici electrice pentru Izolator compozit de intindere si sustinere tip tija pentru LEA 24kV RICIS:
| Caracteristici Izolator RICIS | Valori standard U.M. |
| Tensiunea nominala max. a retelei | 24 kV |
| Frecventa nominala | 50 Hz |
| Tensiunea de tinere, 50Hz, 1minut uscat si sub ploaie | 50 kV |
| * Tensiunea de tinere la impuls de trasnet, 1,2/50 μs, in stare uscata | 125 kVmax |
| * Tensiunea de tinere la impuls de comutatie, sub ploaie, 250-2500 μs | 105 kVmax |
| * Tensiunea 50% conturnari la impuls de trasnet, stare uscata, 1,2/50 μs. | 125-160 kVmax |
| * Nivel RIV | <2500 μV |
| Linie de fuga, clasa poluare I II III IV |
384 mm 480 mm 658 mm 750 mm |
| Curent de scurtcircuit timp de 1 sec. | 20 kA |
*Caracteristicile se verifica pe izolator independent.
Caracteristici mecanice pentru Izolator compozit de intindere si sustinere tip tija pentru LEA 24kV RICIS:
| Caracteristici Izolator RICIS | Valori standard U.M. |
| * Sarcina mecanica specificata (SMS) | 70 kN |
| ** Sarcina mecanica de incercare individuala (SMI) | 35 kN |
| Lungime izolator intre punctele de prindere (capete terminale), zona de poluare I zona de poluare II zona de poluare III zona de poluare IV |
– 335 mm 385 mm 435 mm |
| Greutate Izolator zona poluare I zona poluare II zona poluare III zona poluare IV |
– 1,12 Kg 1,22 Kg 1,33 Kg |
* Valoare pentru izolatoare cu terminale din otel.
** Se poate efectua, in urma unei intelegeri intre producator si client, incercarea la sarcina mecanica de incercare individuala de 70% SMS.
